Ka频段相控阵天线子阵

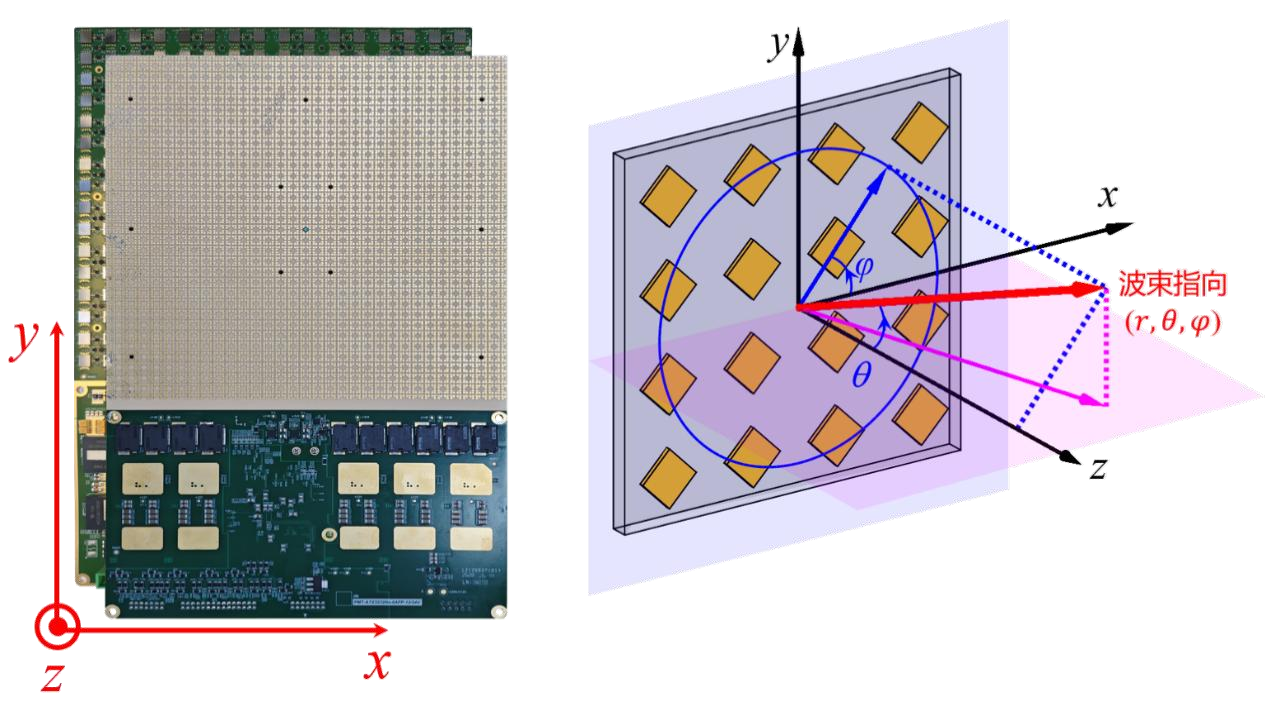

PAA-ATX1024Na

全极化 Ka 频段 1024 单元相控阵天线发射组件

采用 1024 个天线贴片单元与 2048 个独立发射通道，支持线极化及左、右旋圆极化切换。集成波束赋形算法，支持射频通道校准、射频直接输入、温度检测及自检，可配合基带设备开展后续开发。

工作频段

27.5–31 GHz

天线 / 发射通道

1024 单元 / 2048 通道

天线极化

线极化、左/右旋圆极化可切

法向 EIRP

≥46.5 dBW常温发射模式 Psat；默认工作模式

更多技术规格

频谱带宽

大于 1 GHz

波束

单波束，单路数据流

波束覆盖

离轴角 ±60°；方位角 0–360°

波束切换时间

＜60 μs实时波束赋形计算，精度到 0.1°

供电电压

+24 V

饱和发射功耗

最小 200 W；典型 240 W；最大 300 W供电与控制电平表，发射模式

建议工作温度

−40℃–+70℃

尺寸

157 × 256 × 13 mm

重量

430 g

控制协议

RS422、SPI

射频输入接口

2.92K

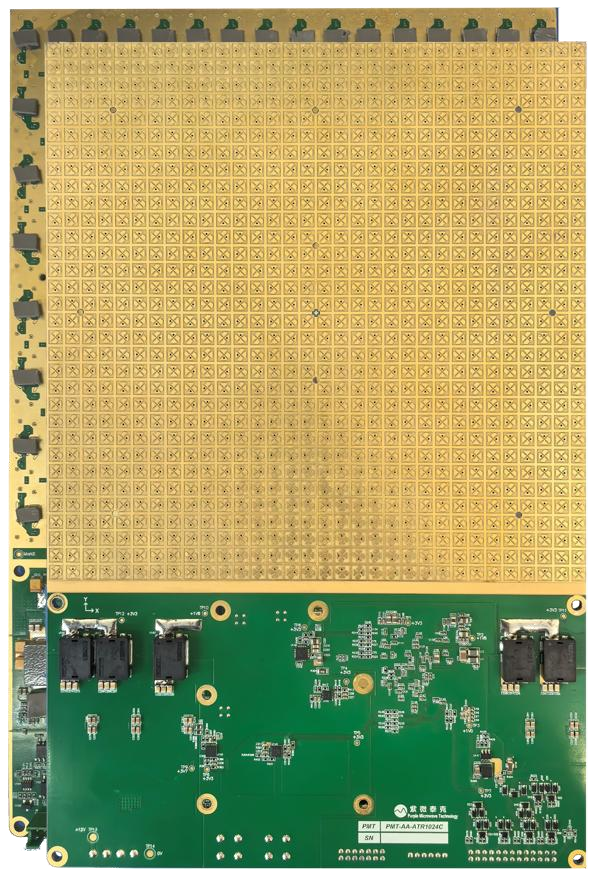

PAA-ATC1024Na

双圆极化 Ka 频段 1024 单元相控阵天线发射组件

采用 1024 个天线贴片单元与 2048 个独立发射通道，支持左、右旋圆极化切换。集成波束赋形算法，可进行快速波束指向切换，并提供图形化上位机与波束控制接口协议。

工作频段

27.5–31 GHz

天线 / 发射通道

1024 单元 / 2048 通道

天线极化

左/右旋圆极化可切

法向 EIRP

≥46 dBW常温发射模式 Psat

更多技术规格

频谱带宽

大于 1 GHz

波束

单波束，单路数据流

波束覆盖

离轴角 ±60°；方位角 0–360°

波束切换时间

＜60 μs实时波束赋形计算，精度到 0.1°

供电电压

+24 V

饱和发射功耗

最小 68 W；典型 145 W；最大 340 W供电与控制电平表，发射模式

建议工作温度

−40℃–+70℃

尺寸

256 × 157 × 13 mm

重量

410 g

控制协议

RS422、SPI

射频输入接口

2.92K

PAA-ATR1024CA

Ka 频段 1024 单元相控阵天线发射组件

采用 1024 个天线贴片单元与 1024 个独立发射通道，集成天线阵列、变频模组和中频处理模块，支持通道及芯片关闭、内外参考切换，以及阵列扩展和拼接。

工作频段

27.5–31 GHz

天线 / 发射通道

1024 单元 / 1024 通道

波束覆盖

离轴角 ±70°；方位角 0–360°

供电电压

+12 V

更多技术规格

频谱带宽

大于 1 GHz

天线极化

圆极化

波束

单波束，单路数据流

波束切换时间

＜60 μs实时波束赋形计算，精度到 0.1°

外参考输入频率

10 MHz外参考工作模式，典型值

建议工作温度

−40℃–+70℃

重量

380 g

控制协议

RS422、UDP、SPI

法向半功率波束宽度

3.5°典型值
