Ku频段相控阵天线子阵

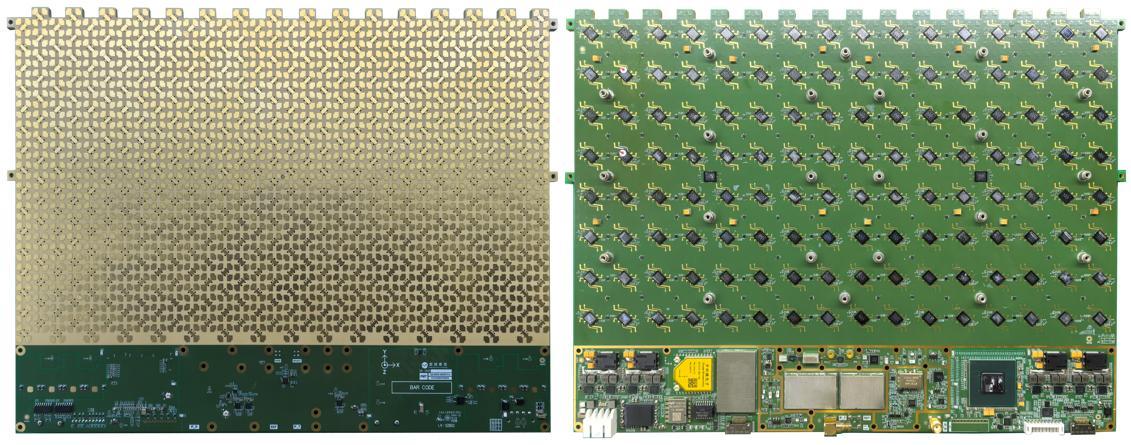

PAA-UBX512CA

全极化 Ku 频段 512 单元相控阵天线收发组件

集成天线阵列、变频模组、中频处理模块、姿态感知模块和导航模块。支持快速波束指向与极化切换，可通过关闭通道调整口径与功耗，并支持阵列扩展拼接。

发射工作频段

13.75–14.50 GHz

接收工作频段

10.70–12.75 GHz

天线与射频通道

512 个双极化天线单元；1024 个发射/接收通道

接收对空 G/T

≥4 dB/K11.7 GHz；暗室噪声温度 290 K，按对空噪声温度 50 K 修正，修正因子 +1.8 dB

更多技术规格

波束与数据流

单波束，单路数据流

天线极化

任意线极化、正旋圆极化、反旋圆极化，可实时切换

发射中频频段

低轨 0.95–1.70 GHz；高轨 4.0 GHz

接收中频频段

0.95–2.15 GHz

发射输入 P1dB 功率

−5–0 dBm1.3 GHz

波束切换时间

<60 μs

控制协议

RS422、TCP/IP、UDP、SPI

供电电压

24 V DC（典型），18–36 V

建议工作温度

−40℃ 至 +70℃

定位与姿态

北斗/GPS 双模导航、双天线定位、姿态感知与自动对准

射频与参考

支持射频通道校准、射频直接输入、与基带系统共参考信号

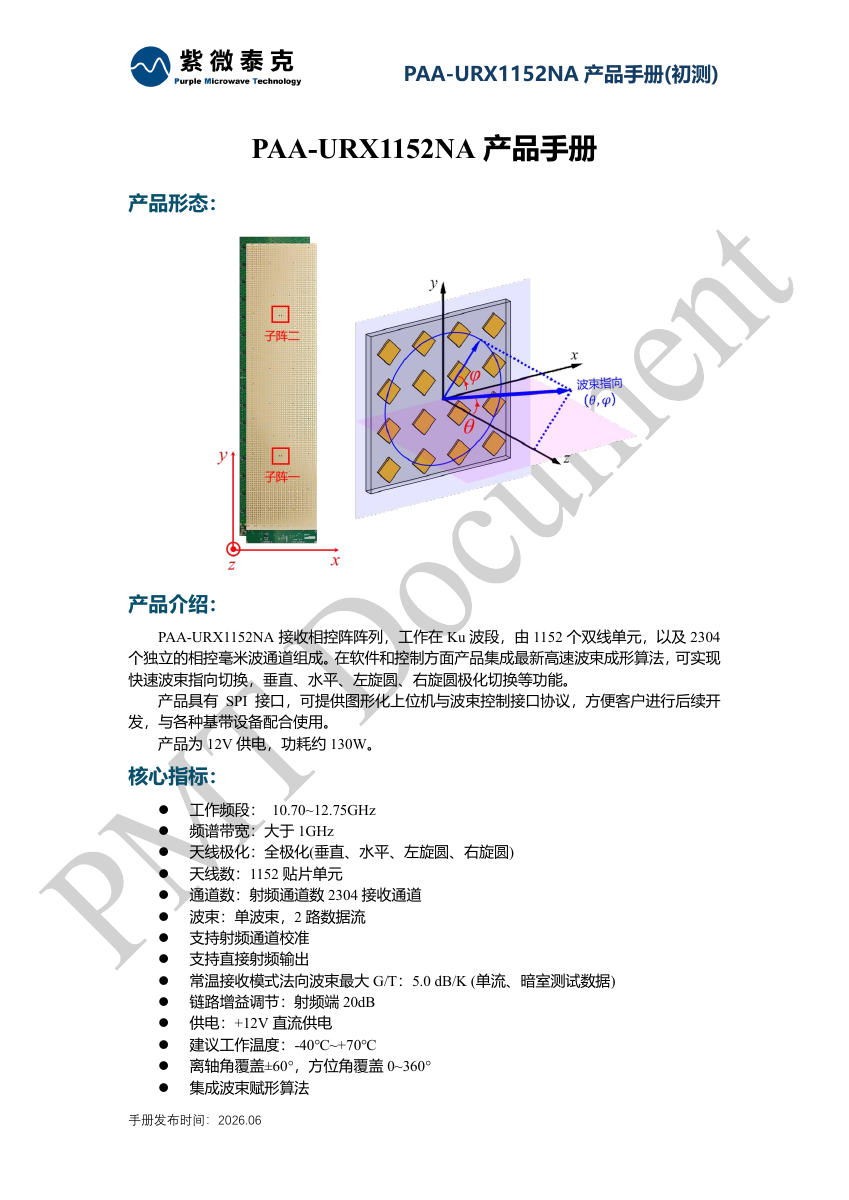

PAA-URX1152NA

全极化 Ku 频段 1152 单元 2 流相控阵天线接收组件

由 1152 个双线极化单元和 2304 个独立相控毫米波接收通道组成，支持单波束双路数据流、快速波束指向和垂直、水平、左旋圆及右旋圆极化切换。提供 SPI 接口、图形化上位机与波束控制接口协议。

工作频段

10.70–12.75 GHz

天线与接收通道

1152 个贴片单元；2304 个接收通道

波束与数据流

单波束，2 路数据流

接收 G/T

5.0 dB/K常温法向波束最大值；单流、暗室测试数据（初测）

更多技术规格

频谱带宽

>1 GHz

天线极化

全极化：垂直、水平、左旋圆、右旋圆

射频输出频率

10.70–12.75 GHz

扫描覆盖

离轴角 ±60°；方位角 0–360°

波束切换时间

<1.5 ms实时波束赋形计算，精度到0.1°

控制协议

SPI

供电电压

+12 V DC

工作功耗

120 W（最小）／135 W（典型）／150 W（最大）

建议工作温度

−40℃ 至 +70℃

尺寸

210.6 × 888 × 4.75 mm

接收增益

47.5 dB（单通道）；99 dB（全阵面、驱动全开）典型值

系统噪声系数

2 dB典型值
